正確裝配密封技術

一  、集裝式密封
    首先是利用運輸中的“集裝箱”概念，產生了集裝式密封。這種密封的旋轉和靜止部分在安裝前預裝成一整體，經檢查和試壓合格后套裝在軸封箱內軸上，用緊定螺釘固定在軸上，上緊壓蓋螺栓，拆除集裝定位片，機械密封就可以處于平行面工作狀態，投入運轉。這樣不僅容易裝配而且保證裝配質量。目前焊接金屬波紋管機械密封均做成集裝式密封，就具有以上優點。

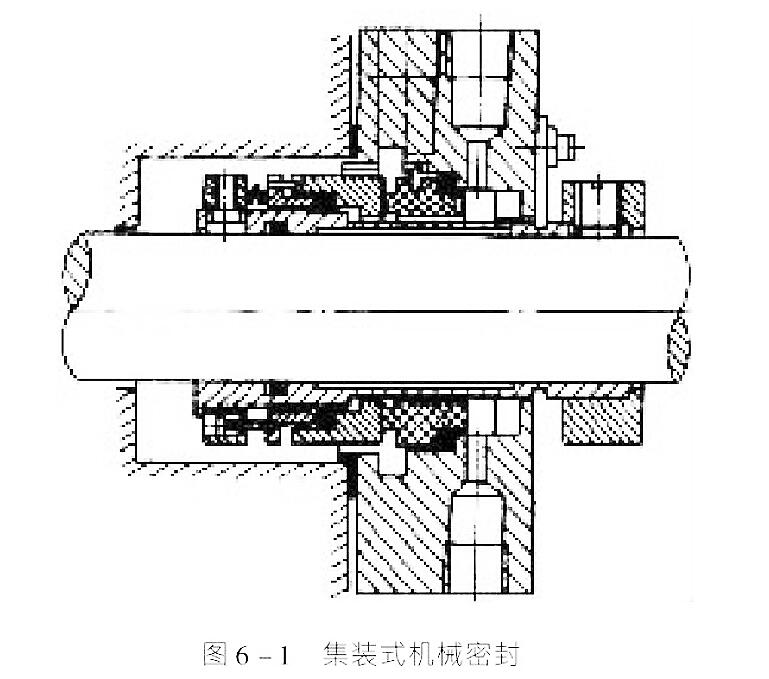

圖6-1 所示為一種集裝式機械密封，又叫卡式密封。這種密封的靜環、動環、軸套與壓蓋和輔助密封在安裝前用一軸套都集裝在一起，便于檢查裝配質量。檢查合格后只要把緊密封蓋、固緊螺釘即可。這樣事先組裝、檢查和試驗的密封組件，容易保證安裝和裝配質量。 這種集裝式密封具有下列特點： 1）安裝時無需測量密封工作長度； 2）軸可以隨時調整； 3）不會發生啟動時泄漏問題，因?yàn)槊芊饧杨A(yù)先測試過； 4）安裝時只需套裝把緊密封蓋螺栓，裝配質量容易保證； 5）在安裝或起動以前保護密封面不受雜物污染或因操作失誤而損壞； 6）機器設備熱膨脹后可以重調； 7）利用配合可以自定中心； 8）容易取出密封件清洗和檢查，而無需拆卸機泵設備。 API 682標準中推薦了所有機械密封采用集裝式機械密封。

二、剖分式密封

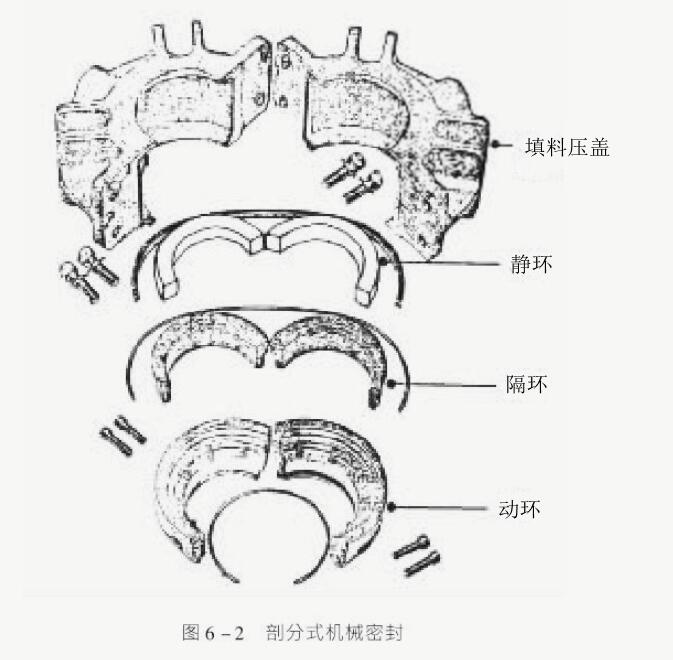

    為了便于拆裝維修時保證密封面平行，利用將零件做成分塊的剖分式機械密封- 。這種密封可以做成周向?qū)﹂_或多瓣環用圍簧箍住。 圖6-2所示為一種剖分式機械密封。這種密封的壓蓋、動環、動環座、靜環和輔助密封圈均做成有接縫的對開環和開口密封圈。開口密封環兩端做成球窩對接。這種密封安裝方便、速度快，停機時間縮短。如同軟填料密封的填料那樣，不用拆卸泵或聯軸器，就可以快速拆裝。但目前還存在密封環能否長期、重復使用和保證密封的問題。
